[OCI] OKE 구성

1. 구획 생성

- ID 및 보안 - 구획에서 생성

2. OKE 클러스터 생성

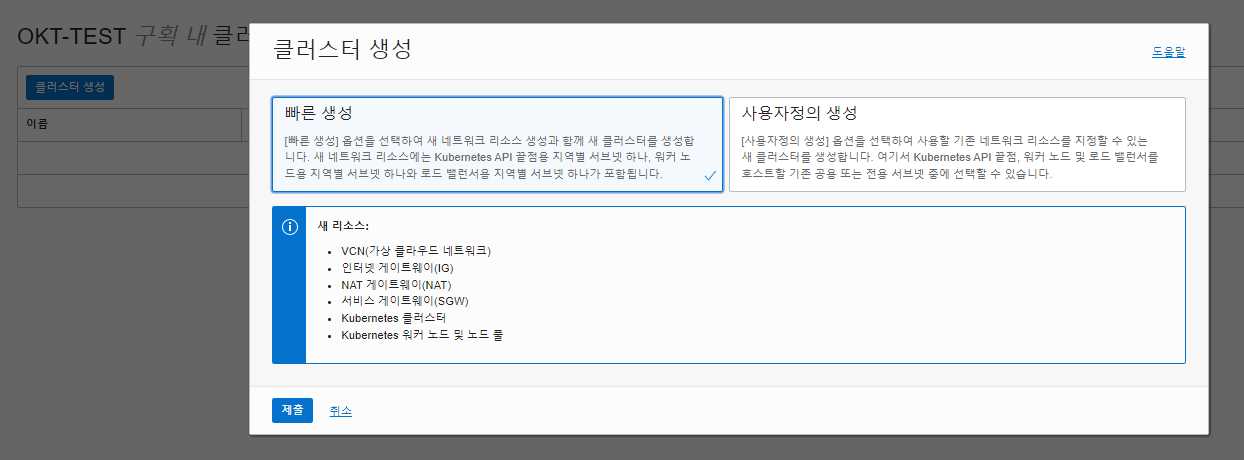

1) 빠른 생성 클릭

2) 이름 설정 후 버전 체크, 노드 수(기본적으로 3개) 변경

- 검토 후 생성 버튼 클릭하면 15분 정도 시간이 지난 후 생성됨.

3. 어플리케이션 파일 업로드

1) 홈페이지에서 터미널을 연 다음 파일을 드래그 앤 드롭으로 업로드

4. Docker로 Mysql Container 실행

1) 3306 포트로 포트포워딩 설정 후 run

saehyunkim@cloudshell:sample (ap-seoul-1)$  docker run -d -p 3306:3306 -e MYSQL_ROOT_PASSWORD=password --name mysql mysql:5.7
……………

saehyunkim@cloudshell:sample (ap-seoul-1)$ docker images
REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
mysql               5.7                 eef0fab001e8        2 weeks ago         495MB

saehyunkim@cloudshell:sample (ap-seoul-1)$ docker ps
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS                               NAMES
703a680ddf19        mysql:5.7           "docker-entrypoint.s…"   27 seconds ago      Up 17 seconds       0.0.0.0:3306->3306/tcp, 33060/tcp   mysql



2) docker에 접속 , mysql 접속

$ docker exec -it mysql /bin/sh
$ mysql –u root –p

3) 데이타베이스 데이터 넣기

CREATE USER 'test'@'%' IDENTIFIED WITH mysql_native_password BY 'Welcome1';
GRANT USAGE ON *.* TO 'test'@'%';
GRANT ALL PRIVILEGES ON *.* TO 'test'@'%';
CREATE DATABASE sample DEFAULT CHARACTER SET utf8 COLLATE utf8_general_ci;
USE sample;
CREATE TABLE IF NOT EXISTS `players` (
`id` int(5) NOT NULL AUTO_INCREMENT,
`first_name` varchar(255) NOT NULL,
`last_name` varchar(255) NOT NULL,
`position` varchar(255) NOT NULL,
`number` int(11) NOT NULL,
`user_name` varchar(20) NOT NULL,
PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=1;

4. 환경변수 설정 및 node js app 실행

# 환경 변수 설정
$ export MYSQL_SERVICE_HOST=localhost
$ export MYSQL_SERVICE_USER=test
$ export MYSQL_SERVICE_PASSWORD=Welcome1
$ export MYSQL_SERVICE_DATABASE=sample

# Node js app 실행
$ cd ~/app-sample/sample/oke-sample
$ npm install
$ npm start &

# 홈페이지 조회
& curl localhost:8080

5. DockerFile 작성 및 이미지  생성

1) dockerfile 작성

saehyunkim@cloudshell:oke-sample (ap-seoul-1)$ cat dockerfile
# Node 버젼8의 이미지를 기본으로 합니다.
FROM node
# 애플리케이션이 위치할 디렉토리를 생성합니다.
WORKDIR /user/src/app
# npm을 이용하여 필요한 패키지를 설치합니다.
COPY package*.json ./
RUN npm install
# 모든 애플리케이션 파일을 복사합니다.
COPY . .
# 포트를 익스포즈합니다.
EXPOSE 8080
# 애플리케이션을 실행합니다.
CMD ["npm", "start"]

2) docker 이미지 생성 (빌드)

saehyunkim@cloudshell:oke-sample (ap-seoul-1)$ docker build -t oke-sample .

3) 만든 docker 이미지 확인 (oke-sample)

saehyunkim@cloudshell:oke-sample (ap-seoul-1)$ docker images
REPOSITORY          TAG                 IMAGE ID            CREATED              SIZE
oke-sample          latest              c288dedb074d        About a minute ago   1.01GB
node                latest              c71adfc6ec58        7 days ago           995MB
mysql               5.7                 eef0fab001e8        2 weeks ago          495MB

5. 이미지 등록 (OCIR)

1) 로그인을 위한 Token 생성

- 프로필 > 이메일 -> 인증토큰 -> 토큰 생성 -> 생성된 키값 복사



2) 컨테이너 레지스트리 저장소 생성

- 개발자 서비스 - 컨테이너 레지스트리 - 저장소 생성

- OKE-TEST - oke-mysql

- OKE-TEST - oke-app



3) OCIR 로그인

- 터미널 접속 후 다음 코드 입력

$ docker login icn.ocir.io
Username: <Namespace>/oracleidentitycloudservice/<사용자 계정>
Password: <사용자 Auth token>

# 예시
$ docker login icn.ocir.io
Username: cnob43ghjvg2/oracleidentitycloudservice/saehyunkim@idatabank.com
Password: Zkq1W+_diou~

...
Login Succeeded

4) Docker Image에 OCIR Tagging

$ docker tag mysql:5.7 icn.ocir.io/<Namespace>/oke-mysql:5.7
$ docker tag oke-sample icn.ocir.io/<Namespace>/oke-app:v1

# 예시
$ docker tag mysql:5.7 icn.ocir.io/cnob43ghjvg2/oke-mysql:5.7
$ docker tag oke-sample icn.ocir.io/cnob43ghjvg2/oke-app:v1

5) Docker Image를 OCIR로 Push

$ docker push icn.ocir.io/<Namespace>/oke-mysql:5.7
$ docker push icn.ocir.io/<Namespace>/oke-app:v1

#예시
$ docker push icn.ocir.io/cnob43ghjvg2/oke-mysql:5.7
$ docker push icn.ocir.io/cnob43ghjvg2/oke-app:v1

6. OKE Cluster 연결

- 개발자 서비스 - OKE - 클러스터에 엑세스

1) [ Cloud Shell 엑세스 ] - 명령어 복사한 것 붙여넣기

2) OCIR 연결을 위한 Secret 생성 및 확인

$ kubectl create secret docker-registry ocirsecret --docker-server=icn.ocir.io \
--docker-username='<Namespace>/oracleidentitycloudservice/<사용자 계정>' --docker-password='<사용자 Auth token>'

$ kubectl get secret

#예시
$ kubectl create secret docker-registry ocirsecret --docker-server=icn.ocir.io \
--docker-username='<Namespace>/oracleidentitycloudservice/saehyunkim@idatabank.com' --docker-password='Zkq1W+_di~'

$ kubectl get secret
NAME         TYPE                             DATA   AGE
ocirsecret   kubernetes.io/dockerconfigjson   1      23s

3) MySQL의 pv, pvc 생성

$ kubectl create -f ~/app-sample/sample/yaml-sample/mysql-pv.yaml
$ kubectl get pv,pvc

# 예시
NAME                               CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                    STORAGECLASS   REASON   AGE
persistentvolume/mysql-pv-volume   2Gi        RWO            Retain           Bound    default/mysql-pv-claim   manual                  23s

NAME                                   STATUS   VOLUME            CAPACITY   ACCESS MODES   STORAGECLASS   AGE
persistentvolumeclaim/mysql-pv-claim   Bound    mysql-pv-volume   2Gi        RWO            manual         23s

4) MySQL 배포

$ sed -i 's/cntazks6zuxc/<Namespace>/g' ~/app-sample/sample/yaml-sample/mysql-deployment.yaml
$ kubectl create -f ~/app-sample/sample/yaml-sample/mysql-deployment.yaml
$ kubectl get pod,deployment,service

#예시
$ sed -i 's/cntazks6zuxc/cnob43ghjvg2/g' ~/app-sample/sample/yaml-sample/mysql-deployment.yaml
$ kubectl create -f ~/app-sample/sample/yaml-sample/mysql-deployment.yaml
$ kubectl get pod,deployment,service

5) Mysql 접속

$ kubectl get pod
$ kubectl exec <mysql pod_이름> -it -- /bin/sh
# mysql -u root -p
Enter password : <root_password>

# 예시
$ kubectl get pod
NAME                     READY   STATUS    RESTARTS   AGE
mysql-78647f56b8-kzs9x   1/1     Running   0          15h

$ kubectl exec mysql-78647f56b8-kzs9x -it -- /bin/sh
$ mysql -uroot -p

6) Mysql Table 삽입

CREATE USER 'test'@'%' IDENTIFIED WITH mysql_native_password BY 'Welcome1';
GRANT USAGE ON *.* TO 'test'@'%';
GRANT ALL PRIVILEGES ON *.* TO 'test'@'%';
CREATE DATABASE sample DEFAULT CHARACTER SET utf8 COLLATE utf8_general_ci;
USE sample;
CREATE TABLE IF NOT EXISTS `players` (
`id` int(5) NOT NULL AUTO_INCREMENT,
`first_name` varchar(255) NOT NULL,
`last_name` varchar(255) NOT NULL,
`position` varchar(255) NOT NULL,
`number` int(11) NOT NULL,
`user_name` varchar(20) NOT NULL,
PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=1;

7. OKE-APP 배포

1) NameSpace 변경 후 yaml파일을 이용하여 생성

$ sed -i 's/cntazks6zuxc/<Namespace>/g' ~/app-sample/sample/yaml-sample/app-deployment.yaml
$ kubectl create -f ~/app-sample/sample/yaml-sample/app-deployment.yaml
$ kubectl get pod,deployment,service

# 예시
$ sed -i 's/cntazks6zuxc/cnob43ghjvg2/g' ~/app-sample/sample/yaml-sample/app-deployment.yaml
$ kubectl create -f ~/app-sample/sample/yaml-sample/app-deployment.yaml
$ kubectl get pod,deployment,service

2) 상태 조회 예시 보고 oke-app IP:8080 홈페이지 접속

saehyunkim@cloudshell:~ (ap-seoul-1)$ kubectl get pod,deployment,service
NAME                           READY   STATUS              RESTARTS   AGE
pod/mysql-78647f56b8-kzs9x     1/1     Running             0          15h
pod/oke-app-6f59fd8db4-8bh5z   0/1     ContainerCreating   0          5s

NAME                      READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/mysql     1/1     1            1           15h
deployment.apps/oke-app   0/1     1            0           5s

NAME                 TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)             AGE
service/kubernetes   ClusterIP      10.96.0.1       <none>        443/TCP,12250/TCP   7d18h
service/mysql        ClusterIP      10.96.252.157   <none>        3306/TCP            15h
service/oke-app      LoadBalancer   10.96.194.230   <pending>     8080:31129/TCP      5s
saehyunkim@cloudshell:~ (ap-seoul-1)$ kubectl get pod,deployment,service
NAME                           READY   STATUS    RESTARTS   AGE
pod/mysql-78647f56b8-kzs9x     1/1     Running   0          15h
pod/oke-app-6f59fd8db4-8bh5z   1/1     Running   0          31s

NAME                      READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/mysql     1/1     1            1           15h
deployment.apps/oke-app   1/1     1            1           31s

NAME                 TYPE           CLUSTER-IP      EXTERNAL-IP     PORT(S)             AGE
service/kubernetes   ClusterIP      10.96.0.1       <none>          443/TCP,12250/TCP   7d18h
service/mysql        ClusterIP      10.96.252.157   <none>          3306/TCP            15h
service/oke-app      LoadBalancer   10.96.194.230   152.70.94.x   8080:31129/TCP      31s

3) 서비스 페이지 예시

9. Scale-Out

현재에는 파드가 하나도 돌아가고 있는 중

이를 3개의 파드로 늘리는 과정을 통해 여러 노드에서 사용하게 하여 부하를 분산시킨다.

$ kubectl scale deployment oke-app --replicas=3

$ kubectl get pods
NAME                       READY   STATUS    RESTARTS   AGE
mysql-78647f56b8-kzs9x     1/1     Running   0          16h
oke-app-6f59fd8db4-8bh5z   1/1     Running   0          19m
oke-app-6f59fd8db4-gbc85   1/1     Running   0          26s
oke-app-6f59fd8db4-jwsrb   1/1     Running   0          26s



---

9. 홈페이지를 각기 다른 브라우저(크롬,엣지,익스플로러,...)로 연결하여 확인



IP Address가 변하는 것을 보며 스케일 아웃도 잘 확인된 것을 확인 가능

---

트러블 슈팅

파드 상태조회 결과 ImagePullBackOff라고 뜨며 변한 것을 볼 수 있다.

원인은 다음과 같다.

• 이미지 경로가 존재하지 않음 (주이유)
• 이미지 이름을 잘못입력
• 이미지 등록시 권한 필요
• 이미지 용량 초과

NAME                     READY   STATUS             RESTARTS   AGE
mysql-78647f56b8-nrdtc   0/1     ImagePullBackOff   0          9m14s

해결

deployment를 제거하고 새로 yaml파일을 만들면, ErrImagePull로 변한 모습이 확인가능하다.

# yaml파일로 생성한 파일들 모두 삭제
kubectl delete -f ~/app-sample/sample/yaml-sample/mysql-pv.yaml
kubectl delete -f ~/app-sample/sample/yaml-sample/mysql-deployment.yaml


# yaml 파일로 파일 다시 생성
kubectl create -f ~/app-sample/sample/yaml-sample/mysql-pv.yaml
kubectl create -f ~/app-sample/sample/yaml-sample/mysql-deployment.yaml

NAME                     READY   STATUS         RESTARTS   AGE
mysql-78647f56b8-kccgq   0/1     ErrImagePull   0          7s

이후 시간이 지나면 (환경마다 다름) pod가 running 상태로 잘 돌아가는 모습을 확인할 수 있다.

saehyunkim@cloudshell:~ (ap-seoul-1)$ kubectl get pod
NAME                     READY   STATUS    RESTARTS   AGE
mysql-78647f56b8-kzs9x   1/1     Running   0          15h

Pod 상태 상세조회를 위해서는 describe 명령어를 사용하면 디테일한 정보를 알 수 있다.

# Pod 조회로 이름 검색
kubectl get pod

# 조회한 이름으로 상세 확인
kubectl describe pod/mysql-78647f56b8-kzs9x

---

간단한 서비스를 프라이빗 레지스트리에 등록하고 배포하는 과정을 통해 전체적인 흐름을 이해할 수 있는 과정이었다.

하루면 될 줄 알았던 과정이었으나 생각지도 못한 에러로 일주일정도 시간을 보낸 것 같다.

많은 에러를 겪어보고 빠르게 실력이 늘길 바라며 포스팅을 마무리 한다.
